Материал будет полезен проектировщикам, инженерам по пожарной безопасности и всем, кто занимается подбором огнезащитных составов.

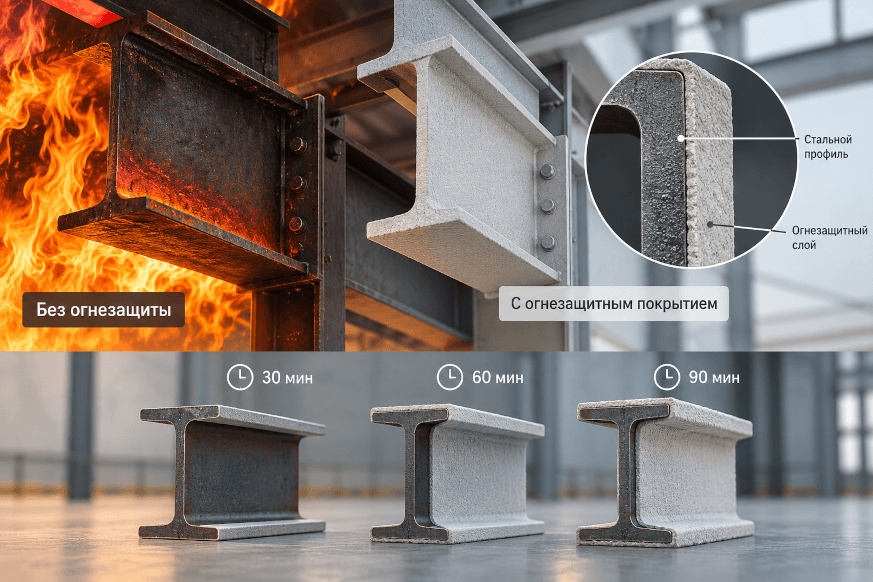

Предел огнестойкости металлоконструкций — один из ключевых параметров пожарной безопасности здания. От него зависит, сколько времени стальная колонна или балка сохранит несущую способность при пожаре и успеют ли люди покинуть опасную зону. За цифрами R15–R150 стоит сложная система норм, классификаций и технических требований. В этой статье разберёмся, что означают буквы R, E и I, какие пределы огнестойкости требуются по 123-ФЗ и как связаны группа огнезащитной эффективности, приведённая толщина металла и критическая температура стали.
Предел огнестойкости — промежуток времени от начала огневого воздействия в условиях стандартных испытаний до наступления одного из нормируемых для данной конструкции предельных состояний (По ТР ЕАЭС 043). Незащищённая сталь не горит, но быстро прогревается и теряет прочность. Огнезащита требуется, если собственный предел металлоконструкции ниже значения, установленного нормативной документацией.
Для стальных элементов ключевым свойством является несущая способность. Предел огнестойкости конструкции по потере несущей способности в результате обрушения или достижения предельных деформаций обозначается буквой R.
Однако выбор огнезащитного состава — это не только вопрос требуемого предела. Нужно понимать, как устроена классификация средств огнезащиты и чем группа огнезащитной эффективности отличается от предела огнестойкости конструкции.
Расшифровка обозначения: что стоит за R, E и I
Прежде чем перейти к конкретным значениям R15–R150 и нормативным таблицам, разберёмся в самой системе обозначений: что скрывается за буквами R, E и I и почему для несущих металлоконструкций критически важен именно признак R. Понимание этих символов — база для корректного чтения проектной документации и выбора требований к огнезащите.
Буква обозначает предельное состояние конструкции, число — время в минутах:
- R — потеря несущей способности (обрушение или недопустимая деформация);
- E — потеря целостности;
- I — потеря теплоизолирующей способности.
R60 для металлоконструкций — это предел огнестойкости по признаку потери несущей способности (R) в течение 60 минут.
Буква R означает «несущая способность» (от англ. Resistance). Конструкция должна не обрушиться и не деформироваться сверх допустимых норм при пожаре.
Цифра 60 — время в минутах, в течение которого элемент обязан сохранять несущую способность при стандартном температурном режиме пожара (по кривой стандартного пожара, как в испытаниях по ГОСТ 30247.0‑94 и др.)
Огнестойкость определяют огневыми испытаниями по ГОСТ 30247.1 либо расчётом (СП 2.13130.2020 (действует в редакции с Изм. № 1, 2), п. 5.2.1). Ряд стандартных значений от 15 до 360 минут закреплён в статье 35 123-ФЗ. С 1 сентября 2026 года для расчёта огнестойкости горячекатаных несущих стальных конструкций действует СП 554.1311500.2026, требуемые пределы по-прежнему нормируют ФЗ-123 и СП 2.13130.2020; его область применения не включает тонкостенные холодногнутые оцинкованные профили и ограждающие стальные оболочки.
Подробнее нормативная база разобрана в статье «Нормативные требования к огнезащите стальных конструкций в 2026 году».

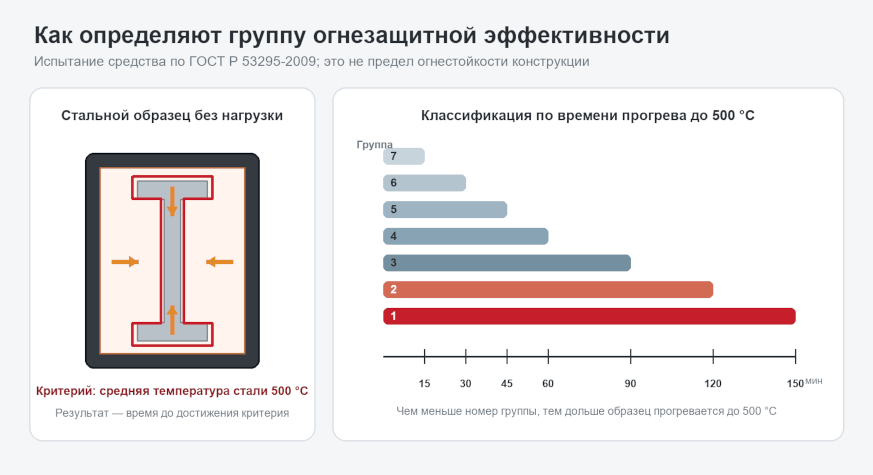

Испытание средства огнезащиты и группы эффективности по ГОСТ Р 53295-2009 с изм.1
Какой предел нужен: значения R15–R150 в нормах
Огнестойкость здания подразделяют на пять степеней. Требуемые пределы конструкций в зависимости от степени огнестойкости здания или сооружения определяются по таблице 21 №123-ФЗ. Степень огнестойкости здания определяет требуемые пределы огнестойкости конструкций, а не наоборот.
Таблица 1. Соответствие степени огнестойкости и предела огнестойкости строительных конструкций зданий, сооружений и пожарных отсеков по 123-ФЗ
| Степень огнестойкости зданий, сооружений и пожарных отсеков | Предел огнестойкости строительных конструкций | ||||||
|---|---|---|---|---|---|---|---|
| Несущие стены, колонны и другие несущие элементы | Наружные ненесущие стены | Перекрытия междуэтажные (в том числе чердачные и над подвалами) | Строительные конструкции бесчердачных покрытий | Строительные конструкции лестничных клеток | |||
| настилы (в том числе с утеплителем) | фермы, балки, прогоны | внутренние стены | марши и площадки лестниц | ||||
| I | R 120 | Е 30 | REI 60 | RE 30 | R 30 | REI 120 | R 60 |
| II | R 90 | Е 15 | REI 45 | RE 15 | R 15 | REI 90 | R 60 |
| III | R 45 | Е 15 | REI 45 | RE 15 | R 15 | REI 60 | R 45 |
| IV | R 15 | Е 15 | REI 15 | RE 15 | R 15 | REI 45 | R 15 |
| V | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется |
Значения R150 в таблице 21 нет. Оно появляется у противопожарных преград: для стен и перекрытий 1-го типа закон требует REI 150, а конструкции, обеспечивающие устойчивость преграды, должны иметь предел не ниже предела самой преграды (СП 2.13130.2020, п. 5.3.2).
Точное значение для объекта определяет проектная организация: степень огнестойкости, класс конструктивной пожарной опасности и перечень несущих элементов указывают в проектной документации (СП 2.13130.2020, п. 5.4.2). Если требуется R15 (кроме противопожарных преград), огнезащита нужна не всегда: незащищённую сталь допускают, когда её предел по испытаниям или расчёту не менее R8 либо когда приведённая толщина металла не менее 4,0 миллиметра (СП 2.13130.2020, п. 5.4.3).
Приведённая толщина металла (ПТМ) и критическая температура
ПТМ и критическая температура стали — два фундаментальных параметра, лежащих в основе расчёта огнезащиты. Они определяют, насколько быстро конструкция прогреется при пожаре и при какой температуре потеряет несущую способность, а от них напрямую зависит требуемая толщина огнезащитного слоя.
ПТМ — отношение площади поперечного сечения профиля к обогреваемому периметру:
ПТМ = F / P₀,
где F — площадь стального сечения, P₀ — обогреваемая часть периметра. Единица измерения — миллиметр.
Чем меньше ПТМ, тем быстрее сталь прогревается при одинаковом огневом воздействии и тем выше требования к огнезащитному слою. Чем больше ПТМ, тем медленнее прогревается конструкция и тем выше её собственный предел огнестойкости без дополнительной защиты.
Критическая температура — температура стали, при достижении которой несущая способность конструкции снижается до уровня действующих нагрузок и наступает потеря несущей способности (признак R). В технической документации производителя огнезащитная эффективность, толщина сухого покрытия и теоретический расход приводятся для конкретных значений ПТМ.
Прочностной расчёт выполняется на основании исходных данных из проектной документации либо в результате обследования объекта. Если исходные данные для прочностного расчёта определить невозможно, а также если расчёт толщины огнезащиты в зависимости от напряжённо-деформированного состояния не требуется, допускается принимать критическую температуру стальных элементов равной 500 °C по прил. А ГОСТ Р 59637-2021.
Группы огнезащитной эффективности по ГОСТ Р 53295-2009 с изм. 1
Огнезащитная эффективность — показатель эффективности средства огнезащиты, который характеризуется временем в минутах от начала огневого испытания до достижения критической температуры (500 °С) стандартным образцом стальной конструкции с огнезащитным покрытием (Определение по ГОСТ Р 53295-2009 с изм.1). По результатам испытания средство относят к одной из семи групп (таблица 2).
Таблица 2. Классификация средств по времени прогрева
| Группа | Время до 500 °C |
|---|---|
| 1 | не менее 150 мин |
| 2 | не менее 120 мин |
| 3 | не менее 90 мин |
| 4 | не менее 60 мин |
| 5 | не менее 45 мин |
| 6 | не менее 30 мин |
| 7 | не менее 15 мин |
Результаты испытаний с показателями менее 15 минут не рассматриваются в качестве подтверждения огнезащитной эффективности — такие материалы не могут быть классифицированы.
Важно: группа относится к средству, а не к конструкции. Огнезащитную эффективность определяют на образце: стальную колонну из двутавра № 20 (или № 20Б1) высотой 1700 миллиметров нагревают без нагрузки с четырёх сторон, а результат усредняют по двум образцам. ГОСТ Р 53295-2009 с изм.1 прямо указывает, что он не предназначен для определения пределов огнестойкости строительных конструкций с огнезащитой. Группа — только исходные данные для подбора.
Например, средство 3-й группы (90 минут) само по себе не подтверждает предел R90 конкретной конструкции: группа и предел — характеристики разного уровня. Предел конструкции с покрытием подтверждают испытанием по ГОСТ 30247.1 с нагрузкой либо расчётом по данным об эффективности средства (СП 2.13130.2020, п. 5.2.5). ГОСТ Р 53295-2009 с изм. № 1 (приказ Росстандарта от 09.07.2014 № 729-ст).
Все остальные показатели и характеристики, кроме группы эффективности, определяются разработчиком технической документации, и именно он несёт установленную законодательством ответственность за их достоверность. Это означает, что производитель гарантирует заявленный расход, плотность, технологичность и срок службы.
Как толщина покрытия зависит от предела и ПТМ
Требуемая толщина покрытия зависит не только от времени огнезащитной эффективности, но и от приведённой толщины металла конкретного профиля. Данные для ОГРАКС-В-СК приведены в таблице 3.

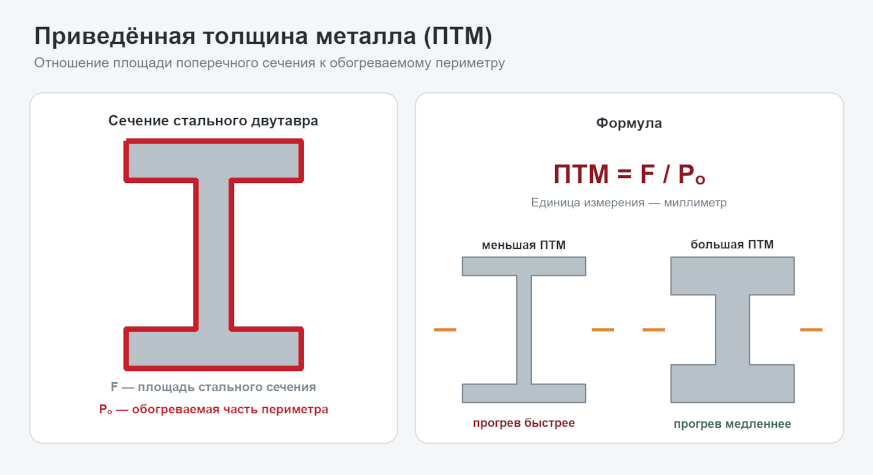

Приведённая толщина металла: площадь сечения относительно обогреваемого периметра
Таблица 3. Техническая карта ОГРАКС-В-СК (толщина и расход — по данным официального сайта ОГРАКС)
| Огнезащитная эффективность, мин | ПТМ, мм | Толщина покрытия, мм | Теоретический расход, кг/м² |
|---|---|---|---|
| 15 | 2,0 | 0,50 | 0,93 |
| 30 | 3,4 | 0,70 | 1,30 |
| 45 | 3,4 | 1,00 | 1,86 |
| 60 | 3,4 | 1,35 | 2,51 |
| 90 | 5,8 | 2,20 | 4,09 |
Параметры одного средства нельзя переносить на другой состав. Для ОГРАКС-В-СК эффективность 90 минут указана при ПТМ 5,8 миллиметра; данных для профилей с меньшей ПТМ в таблице продукта нет. Значение 3,4 миллиметра соответствует стандартному испытательному образцу из двутавра № 20.
По п. 4.11 ГОСТ Р 53295-2009 с изм.1 промежуточные значения допускается определять линейной интерполяцией при наличии не менее трёх экспериментальных точек. Экстраполяция за пределы испытанного диапазона не допускается.
Требуемая толщина слоя заметно возрастает с увеличением времени огнезащитной эффективности. Для ОГРАКС-СКЭ при ПТМ 3,4 миллиметра переход от 45 к 120 минутам увеличивает толщину покрытия с 4,0 до 11,5 миллиметра, а теоретический расход — с 4,8 до 13,8 кг/м². Для ОГРАКС-ППУ на странице продукта указаны 42 миллиметра для 60 минут и 155 миллиметров для 150 минут.
Тонкослойное или конструктивное покрытие: что разрешено
Тонкослойный вспучивающийся материал представляет собой огнезащитную краску. При нагреве покрытие увеличивается в объёме и образует теплоизолирующий слой.
Конструктивная огнезащита создаёт теплоизоляционный слой заданной толщины заранее; к ней относятся напыляемые составы, штукатурки, плитные и листовые материалы.
Комбинированный способ огнезащиты: сочетания различных способов огнезащитной обработки.
Поверхность стали подготавливают в соответствии с документацией на систему: наносить средство на неочищенный металл нельзя, а совместимость с грунтом должна быть подтверждена производителем.
Нормативные ограничения учитывают степень огнестойкости здания, ПТМ и назначение конструкции:
- Для несущих элементов зданий I и II степеней тонкослойные покрытия допускаются при ПТМ не менее 5,8 миллиметра (СП 2.13130.2020, п. 5.4.3).
- В конструкциях противопожарных стен и перекрытий 1-го типа вспучивающиеся покрытия применять нельзя (п. 5.3.5).
- Проект также должен обеспечивать возможность контроля, восстановления и замены огнезащитного покрытия.
Группа ≠ предел огнестойкости: ключевое различие
Одна из самых частых и опасных ошибок в сфере огнезащиты — отождествление группы огнезащитной эффективности материала с пределом огнестойкости стальной конструкции, на которую он нанесён. Это принципиально неверно.
Группа огнезащитной эффективности оценивает только сам материал в изолированных лабораторных условиях. Она показывает, сколько времени стандартный стальной образец с заданной ПТМ выдерживает нагрев при наличии данного покрытия, но без учёта реальных нагрузок, марки стали, критической температуры и других факторов.
Группы огнезащитной эффективности материалов марки Огракс можно посмотреть в разделе «Огнезащита металлоконструкций».
Предел огнестойкости конструкции (например, R90, R120) — это комплексная характеристика, которая зависит от:
- фактической марки стали и её прочностных свойств;
- реальной критической температуры, при которой наступает потеря несущей способности под действием нагрузок;
- приведённой толщины металла конкретного элемента;
- условий опирания и схемы нагружения;
- свойств огнезащитного покрытия.
Испытания на определение группы эффективности необходимы для сертификации материала как огнезащитного. Но чтобы применить этот материал в проекте для обеспечения конкретного предела огнестойкости (например, 90 минут), требуются испытания по ГОСТ 30247.1 (или расчётно-аналитические методы, допускаемые нормами) — с учётом всех реальных параметров конструкции.
Таким образом, для достижения предела огнестойкости 90 минут необходимо, чтобы используемое средство имело сертификат по огнезащитной эффективности не ниже 3-й группы (не менее 90 минут), а также были выполнены полноценные огневые испытания или расчёты для конкретных сечений, марок стали и уровней нагрузки. Без этого гарантировать выполнение нормативных требований нельзя.
Огнезащитный состав для обеспечения требуемого предела огнестойкости: как подобрать
- Взять из проекта требуемый предел и перечень несущих элементов.
- Рассчитать ПТМ как отношение площади сечения к обогреваемому периметру. Онлайн-калькулятор можно использовать как вспомогательный инструмент; исходные данные и результат проверяет проектировщик.
- Выбрать способ — тонкослойный, комбинированный или конструктивный вариант — с учётом п. 5.4.3 и условий при нанесении и эксплуатации: сухое помещение, открытый воздух, влажность, химически активные вещества.
- Найти в технической документации толщину покрытия для нужной огнезащитной эффективности и ПТМ, затем подтвердить требуемый R конструкции расчётом или испытанием. Способ нанесения должен соответствовать документации и протоколу испытаний.
- Заложить в проект срок службы покрытия и порядок контроля: их предусматривают на этапе проекта и указывают в документации на средство огнезащиты (СП 2.13130.2020, п. 5.4.3).
Для крупных объектов дополнительно проводят идентификацию материала: для средств 1–3-й групп — при площади защищаемого металла свыше 1000 м², для средств 4–6-й групп — свыше 3000 м².
Как убедиться, что предел обеспечен
После нанесения соответствие проекту подтверждают документами и контрольными измерениями. При приёмке проверяют:
- техническую документацию на средство: группу, толщину покрытия для неё и количество материала;
- протокол испытаний и документы соответствия;
- журнал входного контроля и журнал производства работ;
- акты освидетельствования скрытых работ и результаты замера толщины.
Толщину сухого лакокрасочного покрытия на металле измеряют магнитным толщиномером по ГОСТ Р ИСО 2178 (актуальная редакция ГОСТ 31993-2024). На каждом контрольном участке выполняют 5–10 измерений и определяют среднее значение. Надрез ножом и соскабливание как методы контроля не допускаются (СП 433.1325800.2019, п. 6.2.2 и 6.2.4). Если слой не соответствует проекту и документации на средство, порядок исправления согласуют до приёмки; при несоответствиях покрытие не принимают (п. 6.3).
Заключение
Требования к средствам огнезащиты стальных конструкций — это стройная и логичная система, охватывающая все этапы: от разработки материала производителем до его нанесения и последующего контроля в эксплуатации. Техническая документация, обязательная и добровольная сертификация, чёткая классификация по группам эффективности и разграничение между свойствами материала и огнестойкостью конструкции — всё это направлено на одну цель: обеспечить надёжную защиту людей и зданий в случае пожара.
Проектировщик, выбирая огнезащитное средство, обязан руководствоваться не только его группой, но и полным набором сертификационных данных, а также условиями реальной эксплуатации. Помните: группа — это характеристика материала, предел — характеристика конструкции. И они не равны друг другу.
Для конкретного объекта расчёт выполняют с учётом профилей, ПТМ, требуемого предела огнестойкости и условий эксплуатации. Инженеры ГК «УНИХИМТЕК» могут подобрать материал и рассчитать требуемую толщину покрытия по этим исходным данным.
