ОГРАКС-ЛЗ

..ТУ 22.21.42-076-13267785-2019

Особенности

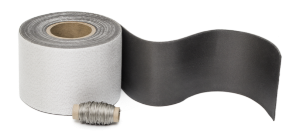

Ленточная манжета из эластичного терморасширяющегося материала на подложке из огнеупорной ткани
Монтируется внутри перекрытия, в том числе с применением стальных гильз

Область применения

Противопожарные ленточные манжеты ОГРАКС-ЛЗ являются средством огнезащиты зданий и сооружений. Предотвращают распространение огня и продуктов горения через стены и потолочные перекрытия. Предназначены для обеспечения огнестойкости узлов пересечения ограждающих строительных конструкций (перекрытий или перегородок из бетона, кирпича и т. п.) трубопроводами из полимерных материалов.

Свойства

Толщина, мм	2
Ширина, мм	до 300
Длина, м	10,5
Степень расширения	не менее 1500%
Плотность, гр/см³	1,1±0,2
Предел огнестойкости	EI 180 (не менее3-х часов)

Описание

Противопожарная ленточная манжета ОГРАКС-ЛЗ - терморасширяющийся материал на подложке из огнеупорной кремнеземной ткани, которая при необходимости фиксируется с помощью проволоки. При воздействии высоких температур (более 220°С) происходит многократное расширение ОГРАКС-ЛЗ с образованием плотного слоя пенококса, который в течение длительного времени препятствует распространению огня и продуктов горения по зданию.Материал устойчив к воздействию воды, бензина, масел и других нефтепродуктов. При эксплуатации не выделяет вредных веществ, не образует токсичных соединений в присутствии других веществ и факторов. ОГРАКС-ЛЗ сертифицирован на соответствие ТР ЕАЭС 043/2017 ("Технический регламент Евразийского экономического союза "О требованиях к средствам обеспечения ПБ и пожаротушения"), метод испытаний по ГОСТ Р 53306-2009.

Расход материала

Тип проходки	Толщина проходки, мм, не менее	Предел огнестойкости, мин	Высота муфты, мм	Дополнительная информация
Труба полимерная диаметром до 32 мм	150	EI 180	не менее 30	1 слой
Труба полимерная диаметром до 50 мм	150	EI 180	не менее 30	2 слоя
Труба полимерная диаметром до 63 мм	150	EI 180	не менее 50	3 слоя
Труба полимерная диаметром 75-110 мм	150	EI 180	не менее 125	2 слоя

Монтаж

Противопожарная ленточная манжета ОГРАКС-Л3 оборачивается вокруг защищаемой трубы, проходящей внутри стены или перекрытия.

В случае выпуска ленты ОГРАКС-Л3 за границы отверстия (проёма) выступающие фрагменты муфты крепятся к трубопроводу с помощью проволоки из легированной конструкционной стали таким образом, чтобы после стягивания вкладыш плотно прилегал к внешней поверхности трубы.

Условия хранения и эксплуатации

Хранить и транспортировать	При температуре от -60°С до +60°С
Упаковка	Картонные коробки
Гарантийный срок хранения	1 год со дня изготовления
Срок эксплуатации	Не менее 25 лет в условиях 100% влажности в диапазоне температур от -60 °С до +60 °С

Скачать технический лист
